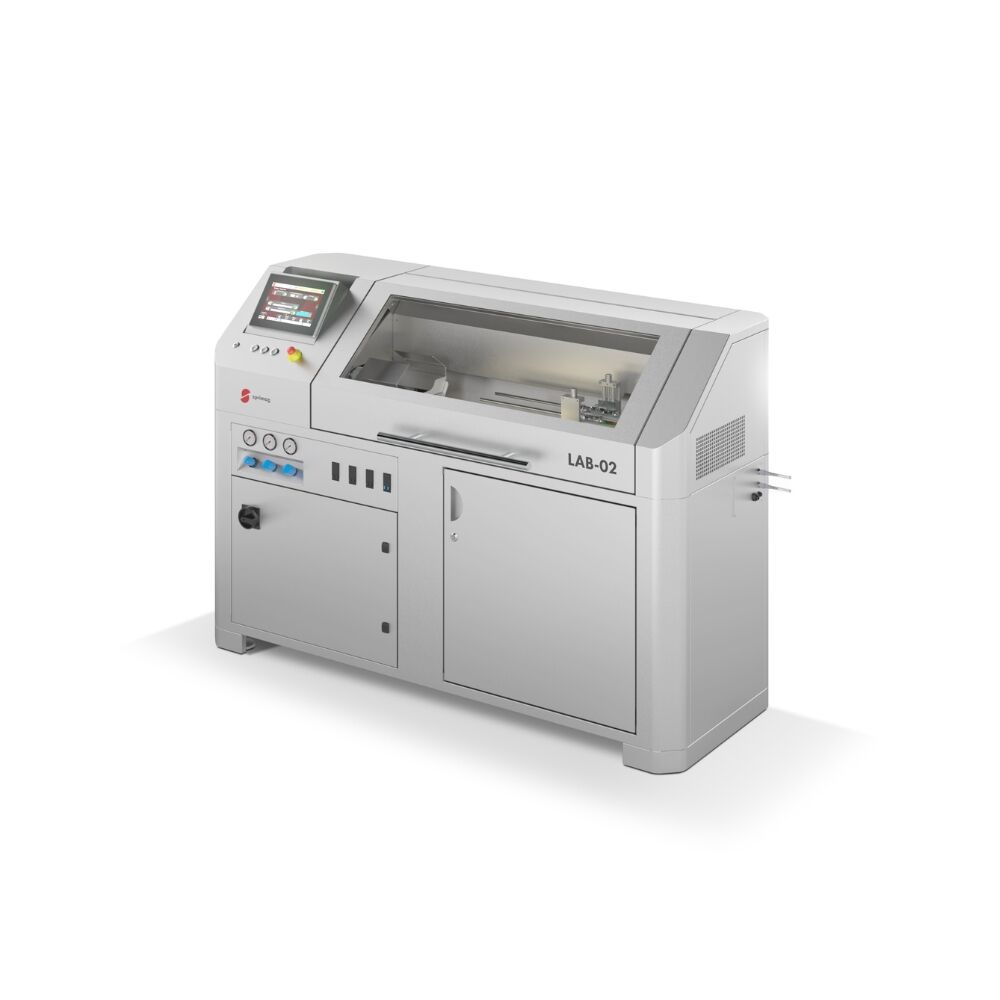

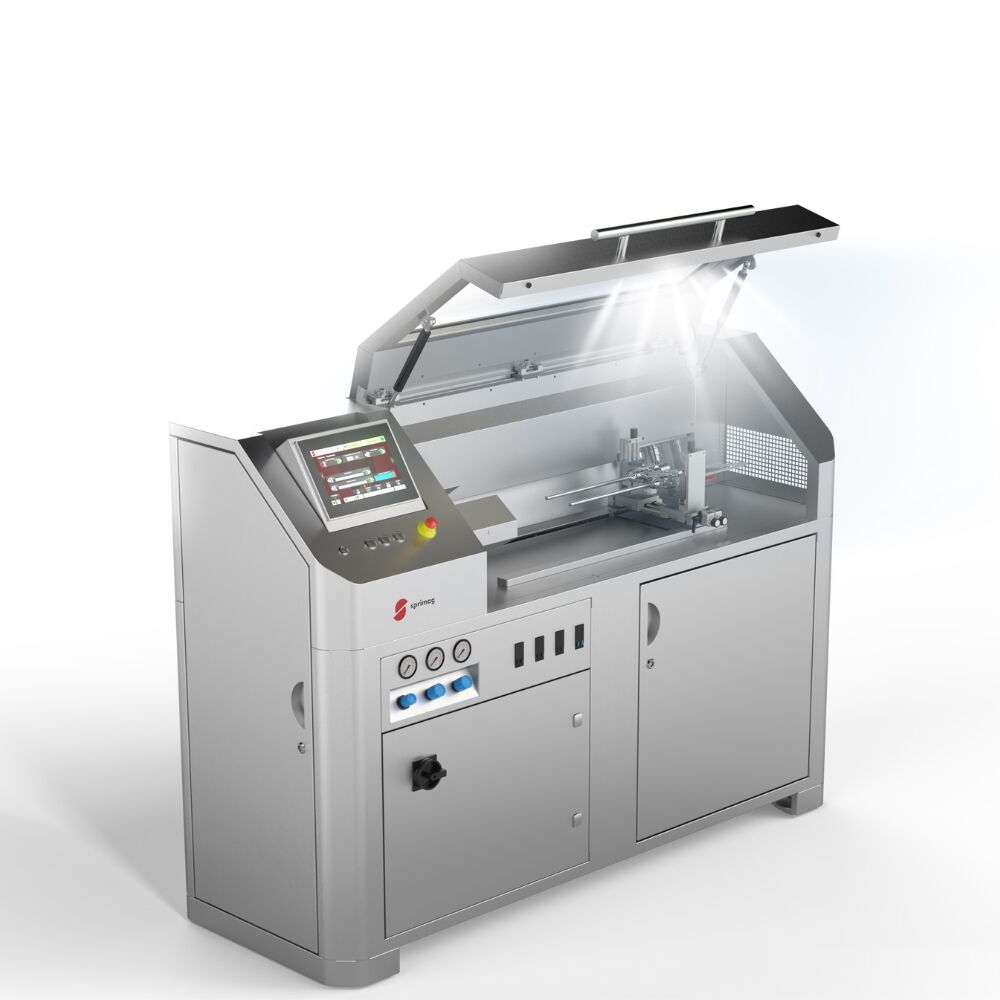

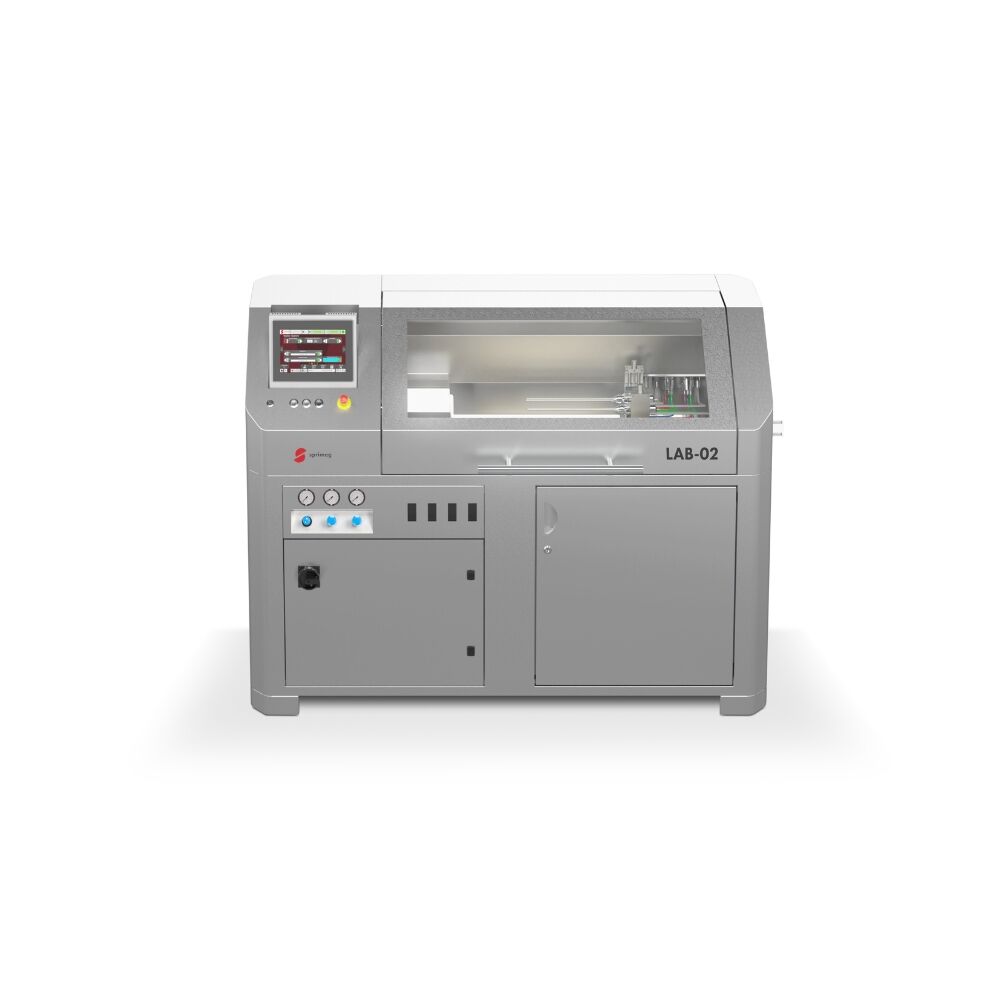

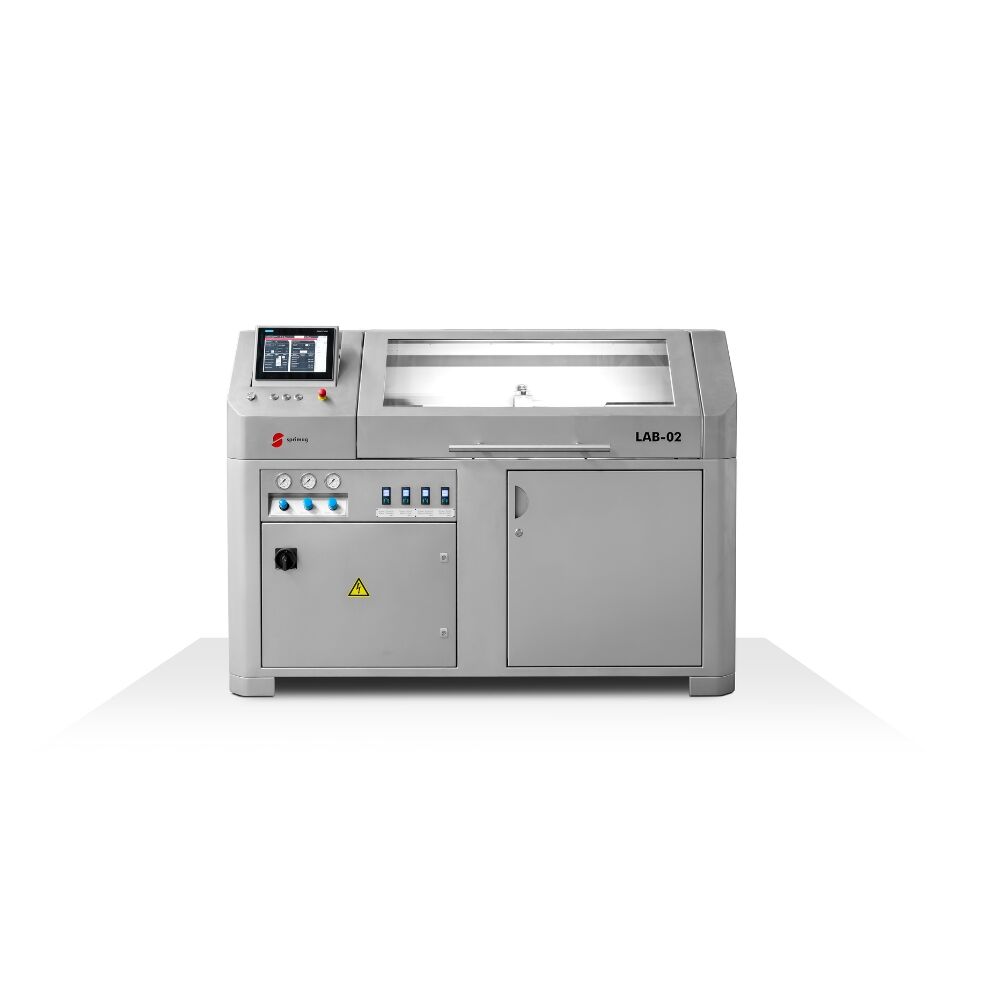

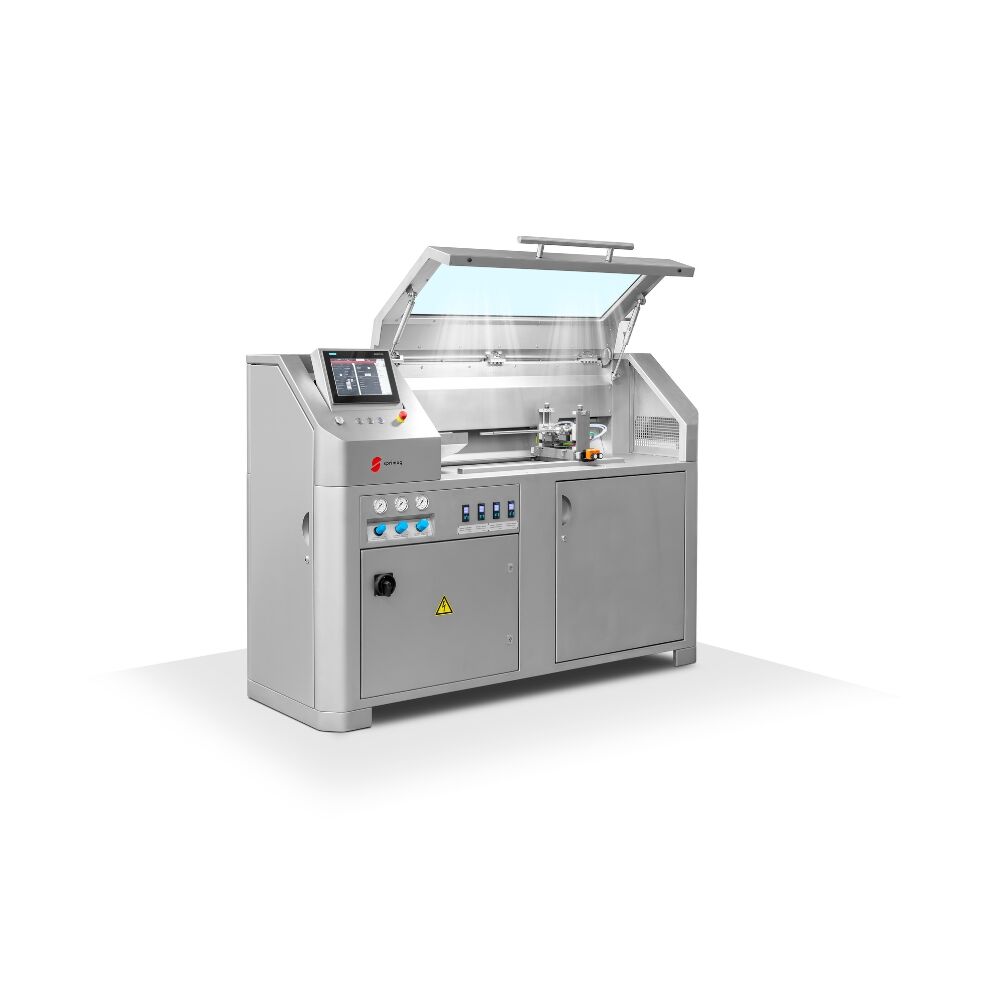

LAB-02: Labormaschine für Innenlackiertechnik
Labormaschine zur Simulation von Nasslack-Beschichtungsprozessen: Die LAB-02 ist eine flexible Laboranlage zur realitätsnahen Simulation aktueller HIL-Prozessparameter sowie zur Grundeinstellung von Spritzapparaten. Sie ermöglicht einen dreistufigen Beschichtungsprozess mit unterschiedlichen Düsenköpfen und unterstützt die Entwicklung und Optimierung von Innenbeschichtungen für Aluminiumtuben, Aerosoldosen und Aluminium-Getränkeflaschen unter Laborbedingungen.
Dank horizontaler Werkstücklage wird eine präzise und prozessnahe Lackapplikation ermöglicht. Das System unterstützt sowohl den 3-fach-Prozess (2× Mantel, 1× Schulter/Boden) als auch den 2-fach-Prozess (1× Mantel, 1× Schulter/Boden) und bietet zusätzliche Flexibilität durch den zweiten Spritzapparat im System. Lackiergeschwindigkeiten von 0,2 m/s bis 1,2 m/s ermöglichen praxisnahe Versuchsreihen unter realistischen Produktionsbedingungen.

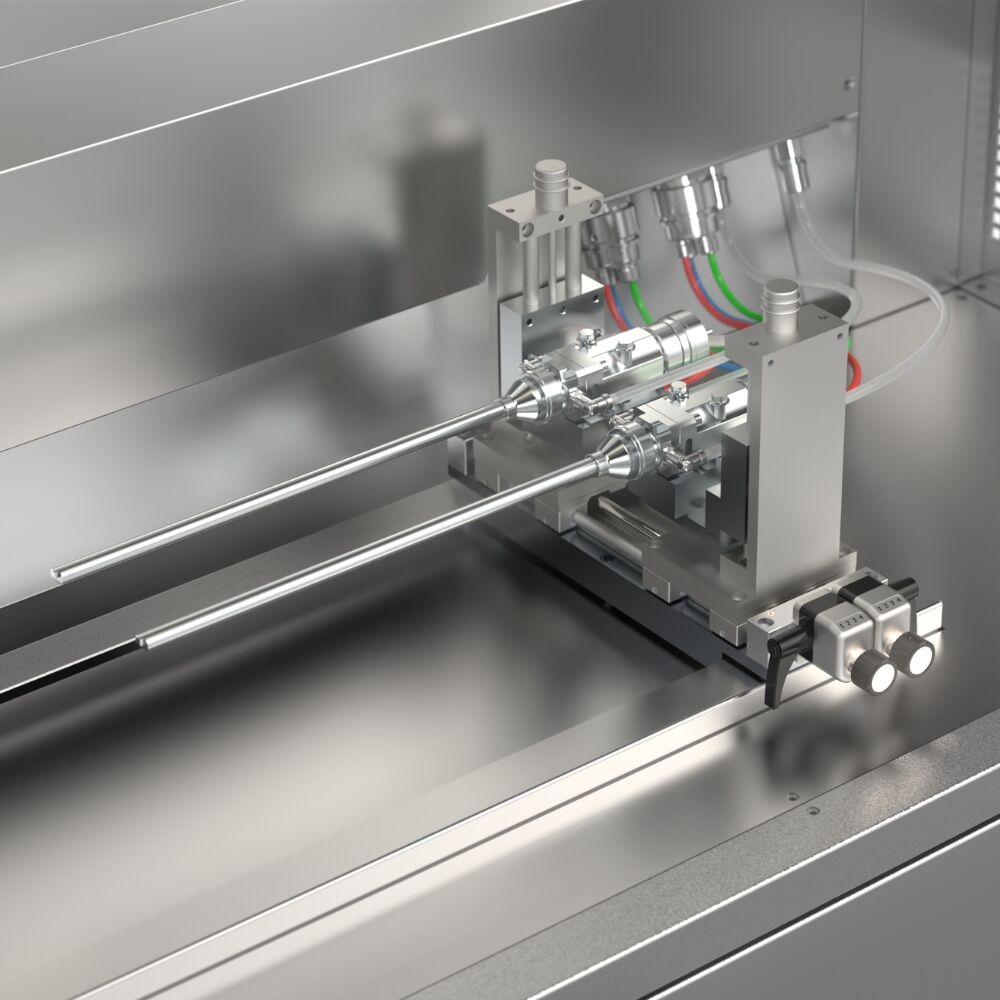

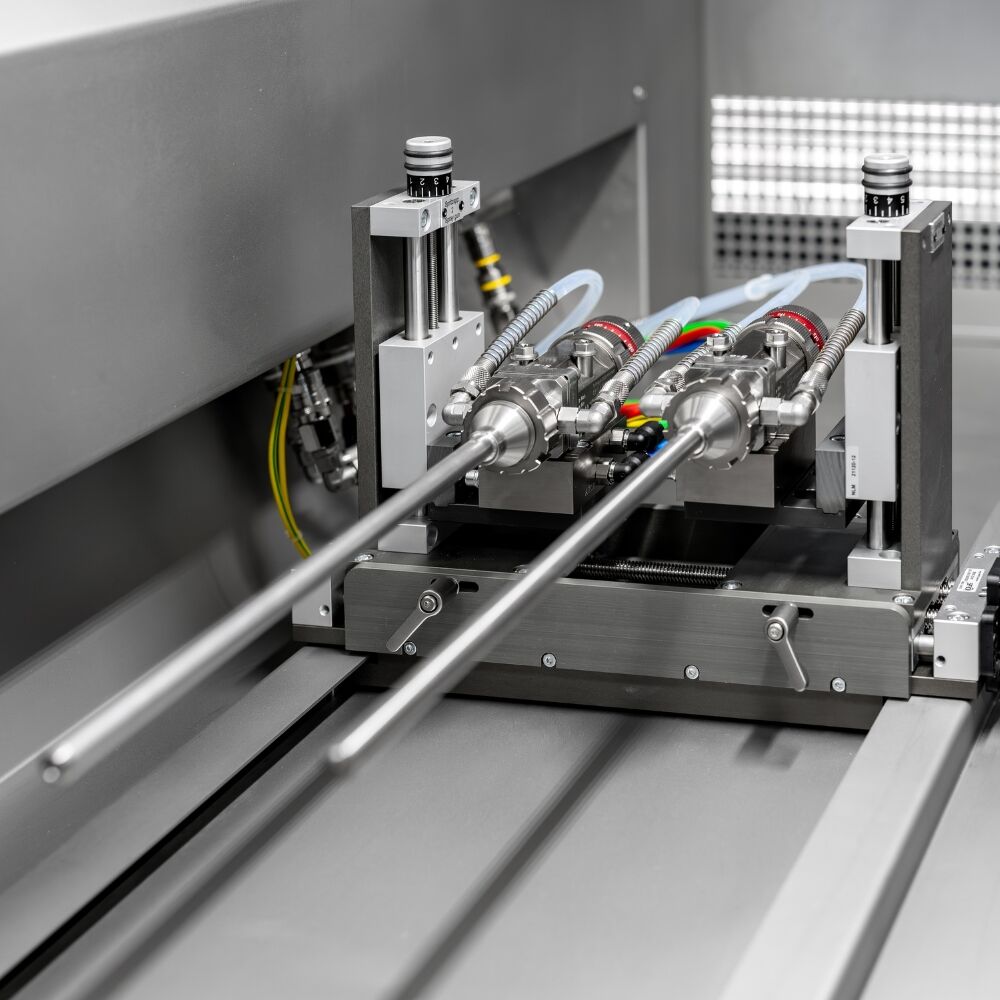

- Lineare Servobewegung der zwei integrierten Spritzapparate mit separater Höhen- und Seiteneinstellung

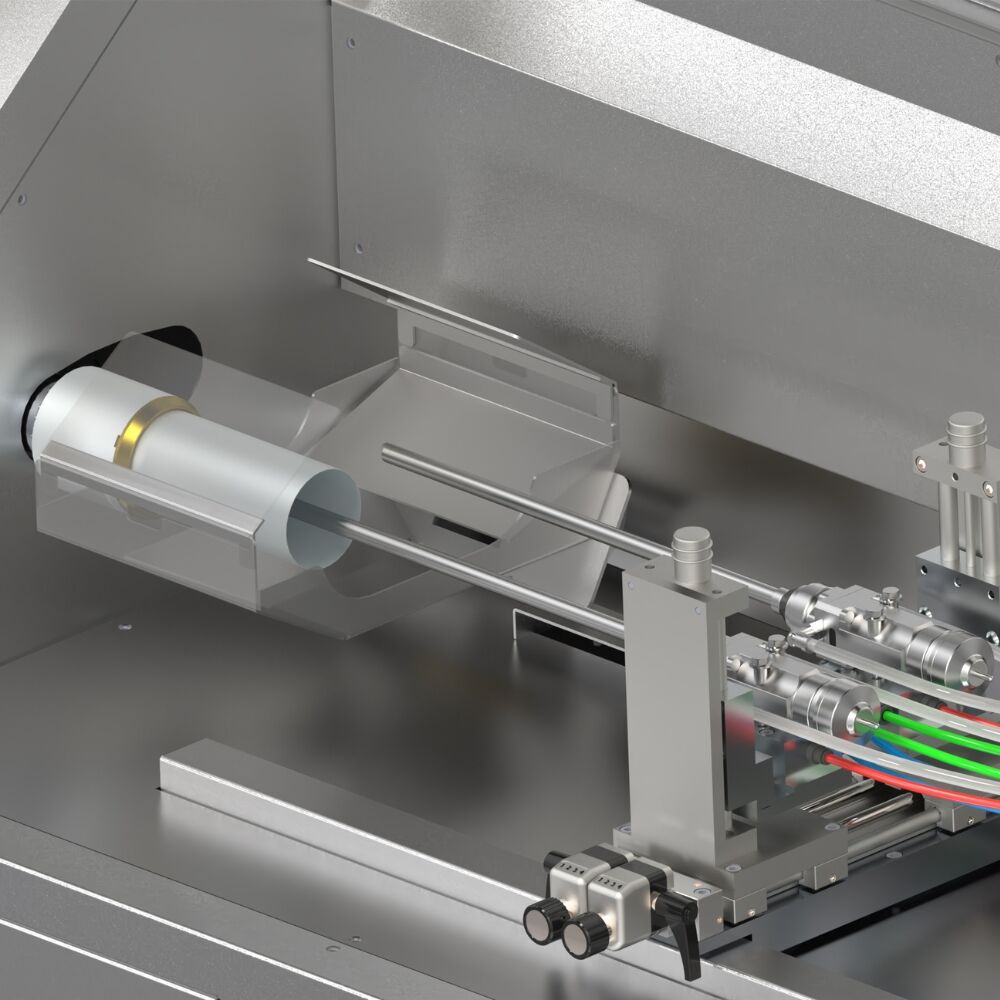

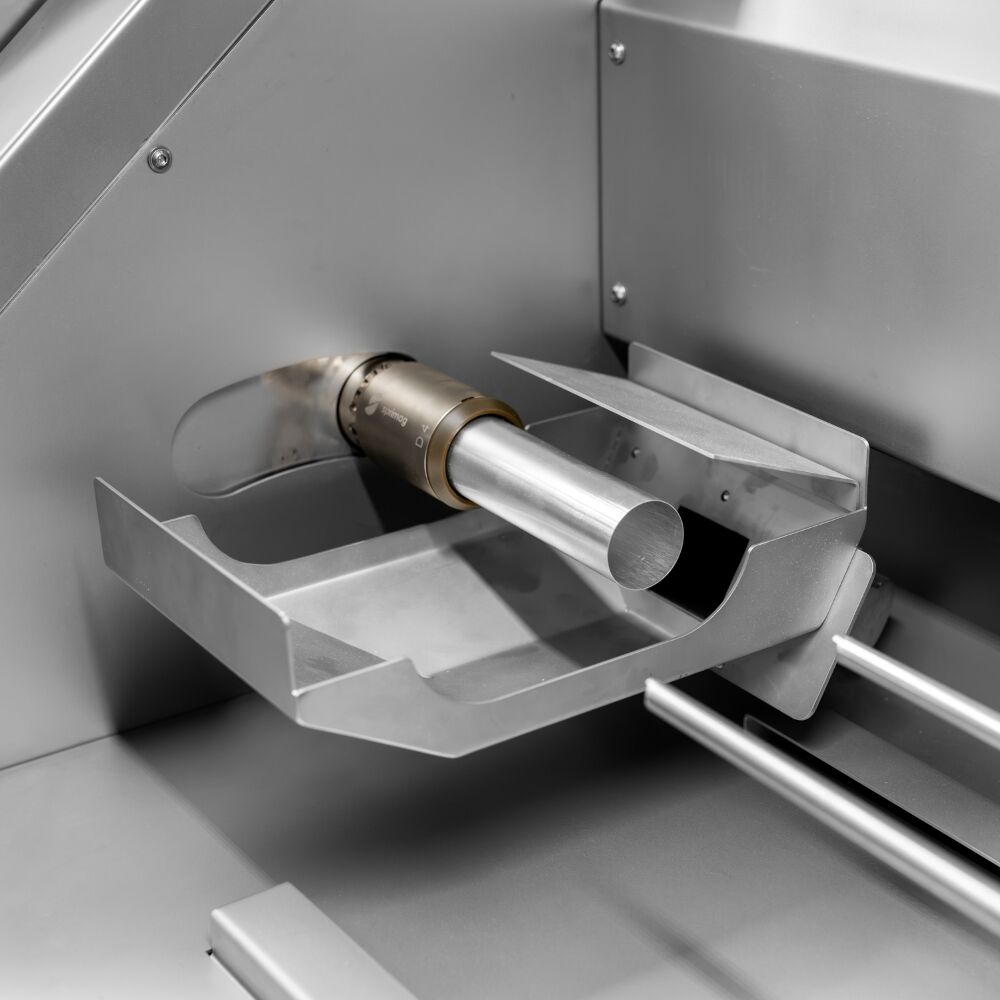

- Pneumatische Versatzbewegung des Haltefutters zwischen den Lackiervorgängen
- Schnellwechselsystem an den Spritzapparaten

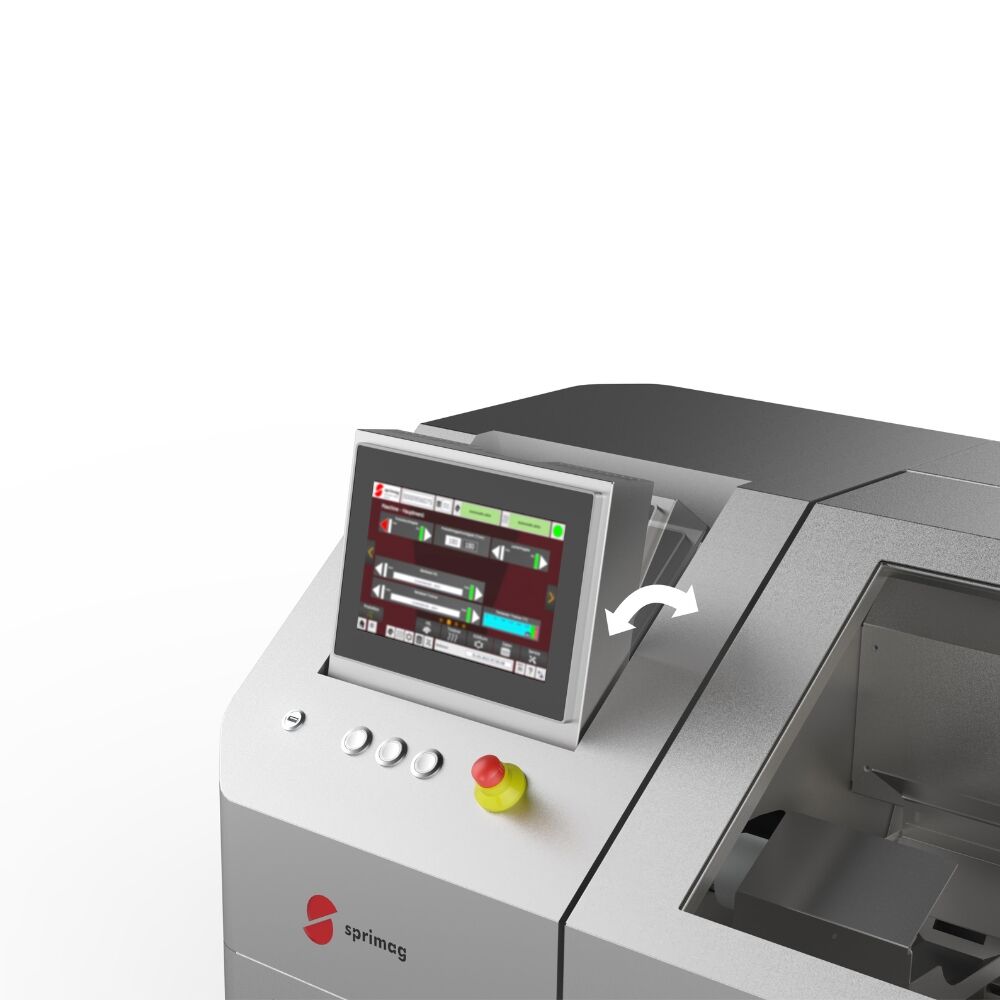

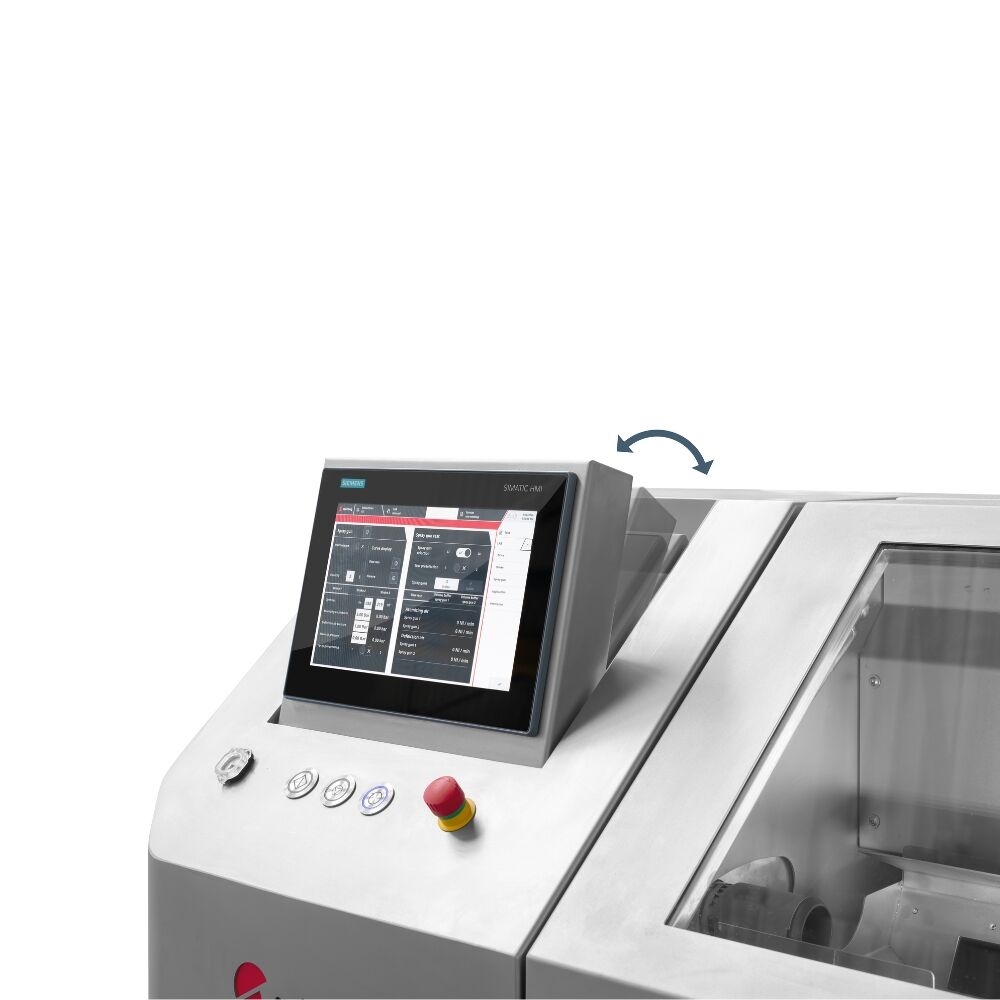

- Hoher Bedienkomfort durch modernes HMI-Panel
- Hochwertiges Edelstahl-Design
Vorteile
- Test- und Entwicklungsplattform für Prozessparameter
- Experimentelles Erproben verschiedener Lacktypen, Verfahrensgeschwindigkeiten und Druckeinstellungen
- Grundeinstellung von Spritzapparaten
- Haltefutter auf viele verschiedene Tuben- und Dosenformate umrüstbar
- Integrierter Schaltschrank
- Staplergeeignet und damit leicht transportierbar
Optionale Funktionen
- Zwischentrocknung bzw. Ablüft en durch zielgerichtetes Anblasen möglich, ideal bei Rotation mit geringer Drehzahl
- Aufwärmen von Apparateverlängerungen für konstante und reproduzierbare Lackierbedingungen
Applikationstechnik
- Die Laboranlage ist standardmäßig mit zwei Spritzapparaten ausgestattet. Es können alle gängigen Sprimag Spritzapparate integriert werden wie z.B.: S-8, S-233, S-7MD. Düsenverlängerungen von 200 mm bis 400 mm sind einsetzbar.
Technische Daten
- Produktspektrum: Aluminiumtuben / Aerosoldosen / Getränkeflaschen
- Produktdurchmesser: Dmin = 10 mm, Dmax = 80 mm
- Mantellänge: Lmin = 70 mm, Lmax = 270 mm
- Lackiergeschwindigkeiten: 0,2 m/s bis zu 1,2 m/s
- Applikationstechnik: 2x Typ S-233, 2x Typ S-8 oder 2x Typ S-7MD
- Verlängerungen: 200 mm bis 400 mm
- Elektrischer Anschlusswert: 12 kVA
Anwendungsbereiche für die LAB-02 Labormaschine für Innenlackiertechnik
Innenbeschichtung von Aluminiumtuben
Innenbeschichtung von Aerosoldosen
