Präzise Beschichtung flächiger Teile:

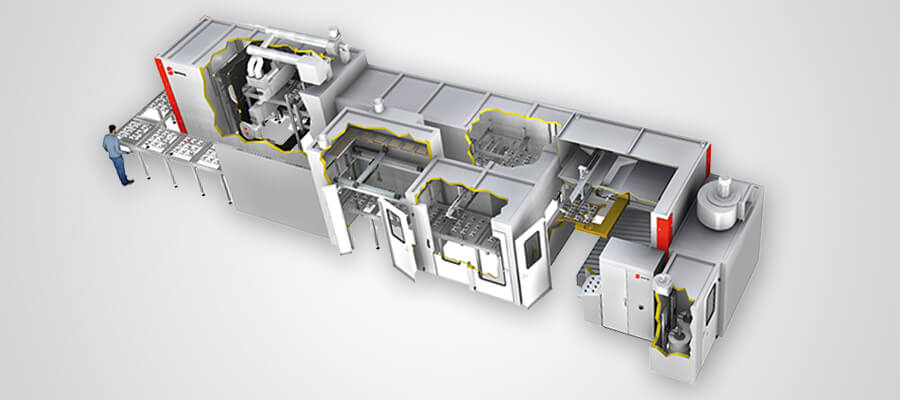

Sprimag Dreiachsenautomat

Die Lackieranlage vom Typ Sprimag Dreiachsenautomat ist ein äußerst flexibles System zum Aufbringen von Lackierungen und Beschichtungen mit höchstem Qualitätsanspruch. Diese Lackieranlage eignet sich zur Lackierung von flächigen Teilen, bei denen es auf ein präzises Erreichen vorgegebener Schichtstärken innerhalb enger Toleranzen ankommt, wie z. B.  beim Lackieren von Automobil-Innenteilen, Blenden, Schaltknöpfen oder Tastaturen (Laserlack, Tag-/Nacht-Design).

Die richtige Fördertechnik für Ihre Lackieranlage

Für die hochflexible Horizontallackierung von Kunststoffteilen setzt Sprimag seit Jahren die Palettenfördertechnik erfolgreich ein. Das Fördersystem besteht aus unterschiedlichsten Elementen wie Hub- und Senkstationen, Querverschüben staufähigen und nicht staufähigen Förderstrecken etc. Durch diese Elemente ist ein flexibles Materialflusskonzept möglich, welches Bypässe, Kreuzungen oder Weichen enthalten kann. Auf einem Warenträger (Palette), der nicht fest mit dem Fördersystem verbunden ist, werden die Werkstücke durch den Lackierprozess gefördert. Sowohl Stop-and-go als auch kontinuierliche Fahrweisen mit unterschiedlichen Prozessgeschwindigkeiten innerhalb der Lackieranlage sind möglich.

Modulare Erweiterbarkeit der Beschichtungseinheit

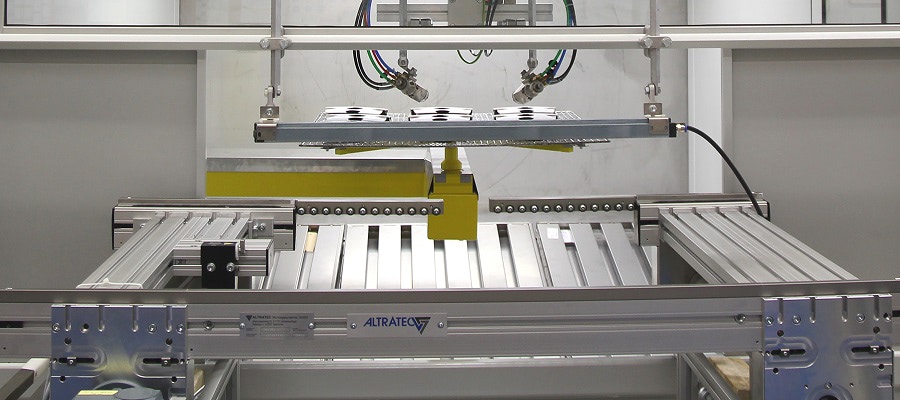

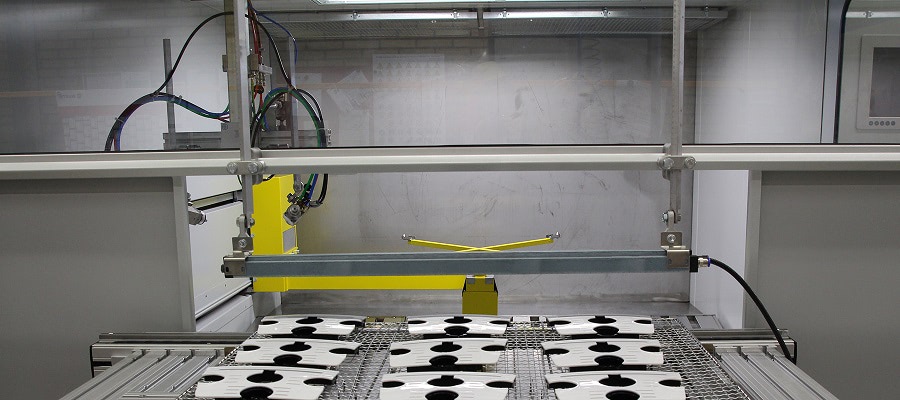

Die zu beschichtenden Teile werden mit einer Transportachse innerhalb der Spritzkabine verfahren. Die Lackierung oder Beschichtung erfolgt durch einen oder mehrere Spritzapparate, die an einer quer zur Transportrichtung installierten Achse montiert sind. Während des Beschichtungsprogramms kann über eine dritte Achse die Palette gedreht werden, so dass eine Beschichtung im Kreuzgang der Lackieranlage erfolgt.

  • Hochwertiges Beschichten von einfachen 3D-Teilen
  • Einzelplatzanwendung oder vollautomatisierte Anlage
  • Palettengröße 800 x 800 mm (Abweichungen auf Anfrage)
Jetzt anfragen

OPTIONEN

  • Werkstückträger-Codierung mit automatischer Zuordnung der Programme möglich
  • Vorbehandlung wie CO2-Strahlen, Ionisation, Beflammung oder Plasma
  • Verkettung mit Abdunstzone, Trockner und Kühlzone
  • Verschiedene Trocknungsverfahren
    (Umluft, Infrarot, UV …)
  • Zuluftanlage für gefilterte, klimatisierte Luft
  • Sprimag 2K-/3K-Farbversorgung vollständig in das Steuerkonzept integriert
  • Verbindung des Transportsystems mit externen Produktionsbereichen
  • Lackschlamm-Entsorgungssysteme (Schlammpresse, Separator)
  • Und vieles mehr ...

Anwendungsbereiche für den Dreiachsenautomat





Automobilindustrie

Metallisierung

PRODUKTVEREDELUNG
